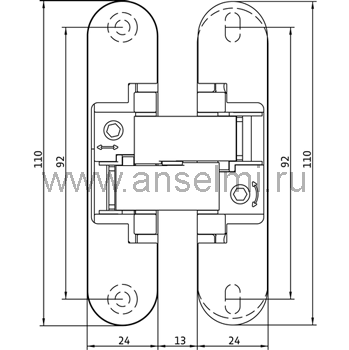

Скрытая петля Anselmi. Производство Италия.
|
|
|
Скрытая петля Anselmi.

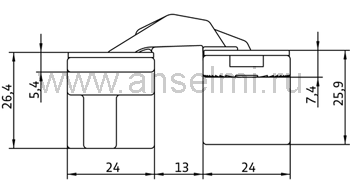

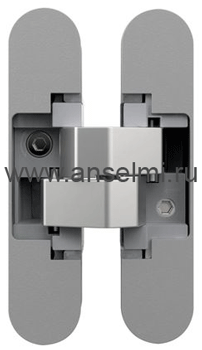

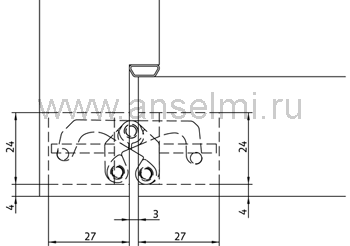

Модель AN1403D/Модель 505. Модель AN1603D/Модель 506. Модель AN1803D/Модель 580
|
|
Характеристики скрытой петли Anselmi
- полностью скрытая система петель
- для деревянных дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- материал цинковый сплав / полимер
|
Технические данные
Нагрузка на 2 петли (на полотно размером 900х2100мм):
Модель AN 140 3D - 40 кг
Модель AN 160 3D - 60 кг
Модель AN 180 3D - 80 кг
Высота: 110 мм
Ширина фрезеровки двери: 24 мм
Ширина фрезеровки коробки: 24 мм
Угол открывания: 180 градусов |
|
|
|
|

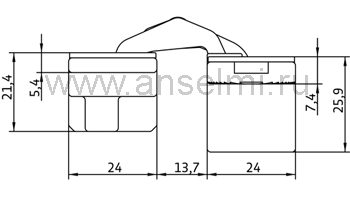

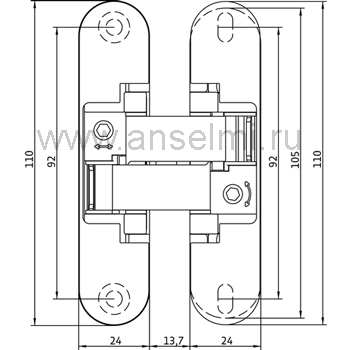

Скрытая петля Anselmi.

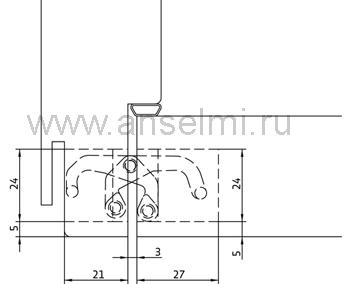

Модель AN 150 3D / Модель 521. Модель AN 170 3D / Модель 528
|
|
Характеристики скрытой петли Anselmi
- минимальная фрезеровка в коробке 21 мм
- полностью скрытая система петель
- для деревянных дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- материал цинковый сплав / полимер
|
Технические данные
Нагрузка на 2 петли (на полотно размером 900х2100мм):
Модель AN 150 3D - 40 кг
Модель AN 170 3D - 60 кг
Высота: 110 мм
Ширина фрезеровки двери: 24 мм
Ширина фрезеровки коробки: 24 мм
Угол открывания: 180 градусов |
|
|
|
|
Скрытая петля Anselmi.

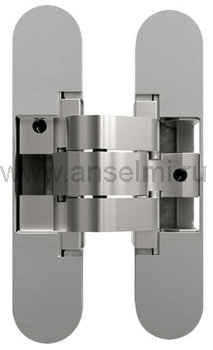

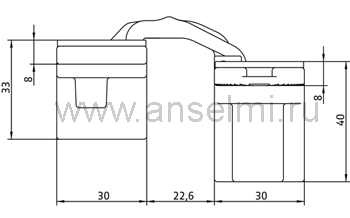

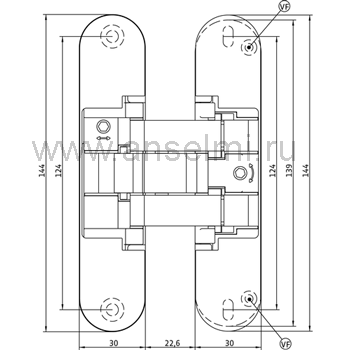

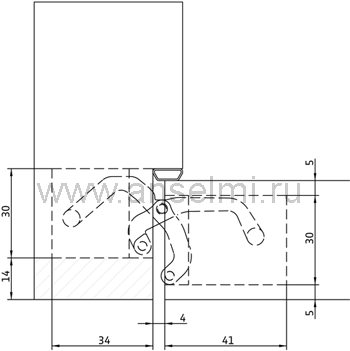

Модель AN 161 3D FVZ 14/40 / Модель 514. Модель AN 141 3D FVZ 14/40 / Модель 515
|
|
Характеристики скрытой петли Anselmi
- FVZ = для смещенной в плоскости передней части коробки двери
- Смещение плоскости дверной коробки до 14,0 мм
- толщина полотна 40 мм
- полностью скрытая система петель
- для деревянных дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- фрезеровка по центру
- материал цинковый сплав / полимер
|
Технические данные
Нагрузка на 2 петли (на полотно размером 900х2100мм):
Модель AN 141 3D FVZ 14/40 - 40 кг
Модель AN 161 3D FVZ 14/40 - 60 кг
Высота: 144 мм
Ширина(полотно): 30 мм
Ширина(рама): 30 мм
Угол открывания: 180 градусов |
|
|
|
|

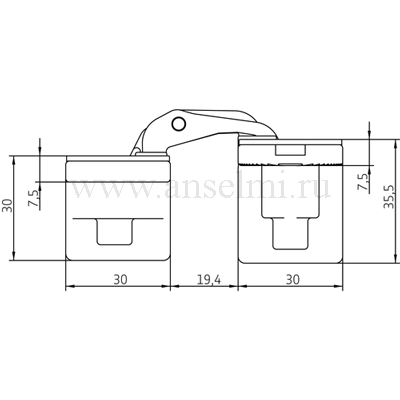

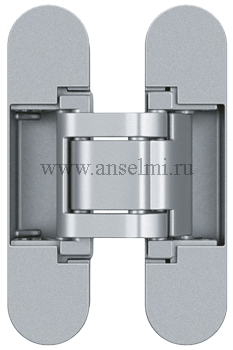

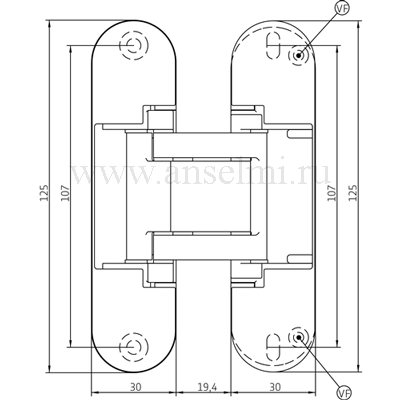

Потайная петля Anselmi. Модель AN 164 3D FVZ 12/38
|
|
Характеристики потайной петли Anselmi.
- FVZ = для смещенной в плоскости передней части коробки двери
- Смещение плоскости дверной коробки до 12,0 мм
- толщина полотна 38 мм
- полностью скрытая система петель
- для деревянных и алюминиевых дверных коробок
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- фрезеровка по центру
- материал цинковый сплав
|
Технические данные
Нагрузка: на 2 петли 40 кг
(на полотно размером 900х2100мм)
Высота: 130 мм
Ширина(полотно): 28 мм
Ширина(рама): 30 мм
Угол открывания: 180 градусов |
|
|
|
|

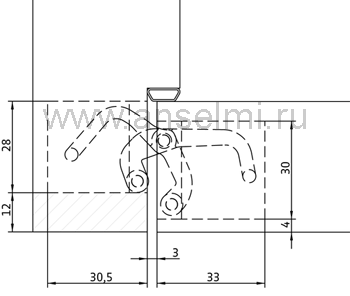

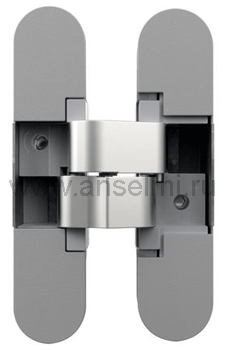

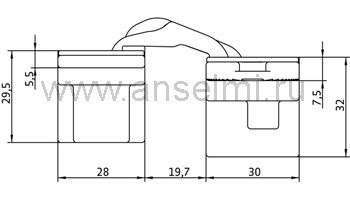

Скрытая петля Anselmi.

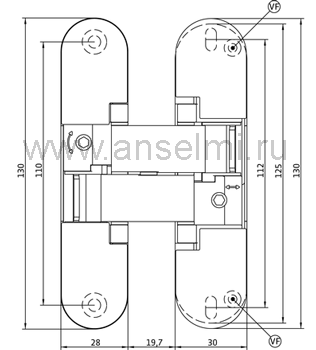

Модель AN 141 3D FVZ 12/38 / Модель 511
|
|
Характеристики скрытой петли Anselmi.
- FVZ = для смещенной в плоскости передней части коробки двери
- Смещение плоскости дверной коробки до 12,0 мм
- толщина полотна 38 мм
- полностью скрытая система петель
- для деревянных дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- фрезеровка по центру
- материал цинковый сплав / полимер
|
Технические данные
Нагрузка: на 2 петли 40 кг
(на полотно размером 900х2100мм)
Высота: 130 мм
Ширина(полотно):
28 мм
Ширина(рама): 30 мм
Угол открывания: 180 градусов |
|
|
|
|

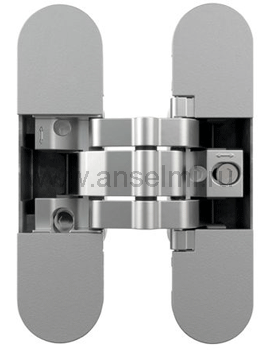

Скрытая петля Anselmi.

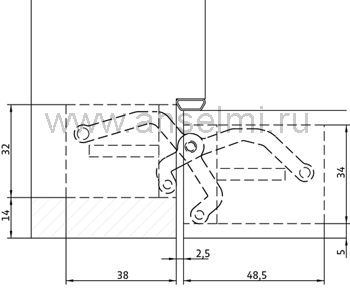

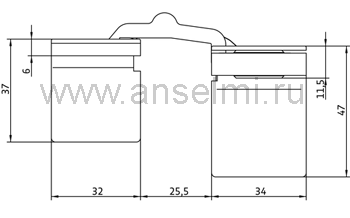

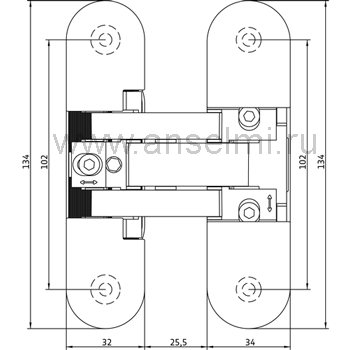

Модель AN 141 3D FVZ 14/44 / Модель 501
|
|
Характеристики скрытой петли Anselmi.
- FVZ = для смещенной в плоскости передней части коробки двери
- Смещение плоскости дверной коробки до 14,0 мм
- толщина полотна 44 мм
- полностью скрытая система петель
- для деревянных дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,0 мм, по высоте +/- 1,5 мм, прижим +/- 1,0 мм)
- фрезеровка по центру
- материал цинковый сплав
|
Технические данные
Нагрузка: на 2 петли 40 кг
(на полотно размером 900х2100мм)
Высота: 134 мм
Ширина(полотно): 34 мм
Ширина(рама): 32 мм
Угол открывания: 180 градусов |
|
|
|
|

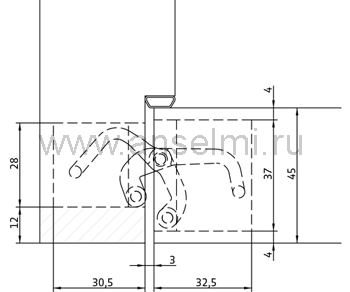

Скрытая петля Anselmi.

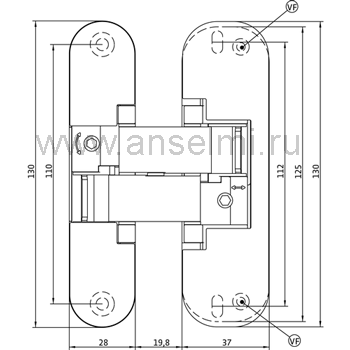

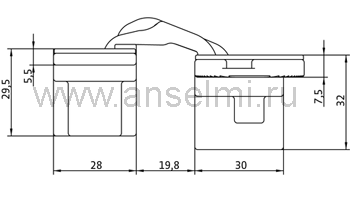

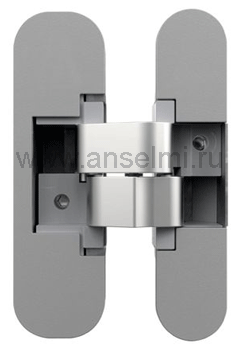

Модель AN 141 3D FVZ 12/45 / Модель 513
|
|
Характеристики скрытой петли Anselmi.
- FVZ = для смещенной в плоскости передней части коробки двери
- Смещение плоскости дверной коробки до 12,0 мм
- толщина полотна 45 мм
- полностью скрытая система петель
- для деревянных дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- фрезеровка по центру
- материал цинковый сплав / полимер
|
Технические данные
Нагрузка: на 2 петли 40 кг
(на полотно размером 900х2100мм)
Высота: 130 мм
Ширина(полотно): 37 мм
Ширина(рама): 28 мм
Угол открывания: 180 градусов |
|
|
|
|

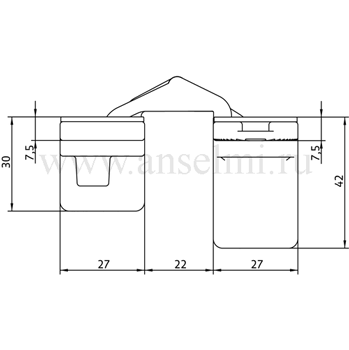

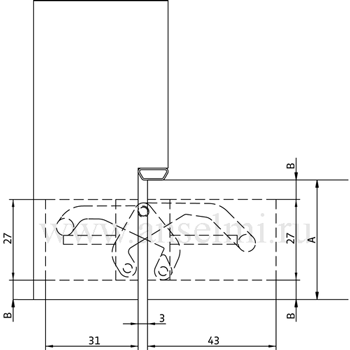

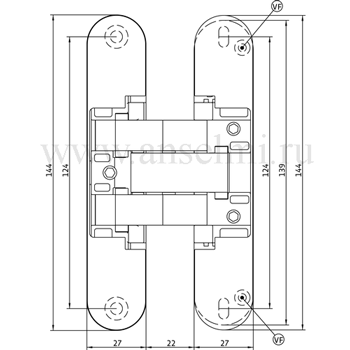

Скрытая петля Anselmi.

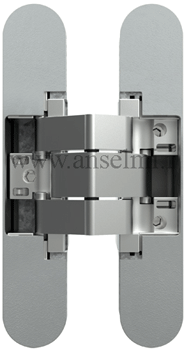

Модель AN 142 3D
|
|
Характеристики скрытой петли Anselmi.
- толщина полотна 35-45 мм
- полностью скрытая система петель
- для деревянных и алюминиевых дверных коробок
- для нефальцованных межкомнатных дверей
- 3D регулировка (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- фрезеровка по центру
- материал цинковый сплав / полимер
|
Технические данные
Нагрузка: на 2 петли 40 кг
(на полотно размером 900х2100мм)
Высота: 144 мм
Ширина(полотно): 27 мм
Ширина(рама): 27 мм
Угол открывания: 180 градусов |
|
|
|
|

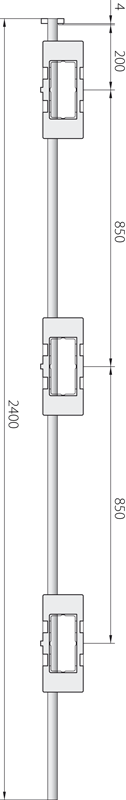

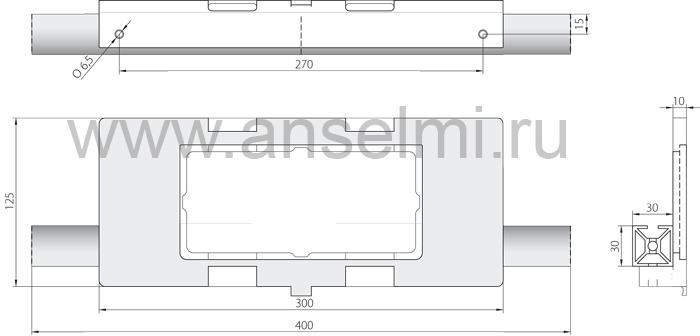

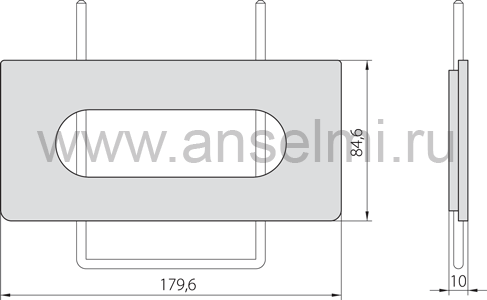

Шаблоны для скрытой петли 505 и 521 |
|
|
Фрезеровать с помощью фрезы O 14 мм и
копировального кольца O 25 мм или фрезой O 16 мм
и копировального кольца O 27 мм.
|
|
|
